Детали трубопроводов

Детали трубопроводов – это соединительные изделия для сборки труб между собой, изменения внутреннего диаметра контуров, смены направления трассировки, блокирования движения потоков рабочих сред, присоединения к оборудованию. Иначе эти детали называют «фитингами». Основными представителями данной категории изделий являются фланцы, отводы, переходы, заглушки, тройники, хомуты, опоры, сгоны, бочата и другие. Они могут образовывать как разъемные, так и неразъемные соединения. Материалами для изготовления фитингов служат стали, чугуны, цветные сплавы, полимеры.

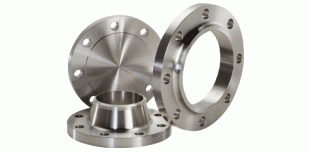

Фланцы представляют собой плоские детали квадратной либо круглой формы со сквозным отверстием в центре и несколькими отверстиями по периметру для установки шпилек или болтов. Обычно на одной стороне фланца имеется выступ с уплотнительной поверхностью, а на противоположной стороне – конусообразная воротниковая часть для приварки к трубе. В зависимости от условного давления технологической среды форма зеркала бывает плоской, с соединительным выступом, шипом, пазом, выступом, впадиной, под овальную или линзовую прокладку. Стандартные детали имеют номинальный диаметр 10–4000 мм, они предназначены для эксплуатации при давлении 0,1–25 МПа. Фланцевые соединения чаще всего применяются в промышленных трубопроводах, в быту они практически не встречаются.

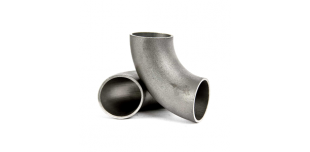

Отводы внешне выглядят как короткие изогнутые трубы. Угол загиба составляет 180, 90, 60 или 45 градусов. Благодаря своей форме эти детали востребованы в случаях, когда необходимо рационально подвести трубы к оборудованию, создать турбулентное движение рабочей среды, проложить трубопроводы в обход препятствий. Распространенными типоразмерами являются модификации с номинальным диаметром 20–1000 мм и толщиной стенки 2–36 мм. Соединение фитинга с трубой осуществляется с помощью электродуговой либо газовой сварки. Отводы часто применяются при монтаже трубопроводов в стесненных производственных помещениях, например, в насосных станциях, вентиляционных камерах, редукционно-охладительных установках. Изделия большого диаметра незаменимы при сооружении магистральных газопроводов, нефтепроводов, теплопроводов.

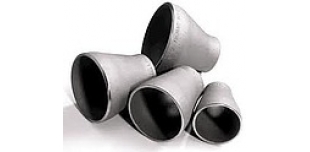

Переходы выпускают в виде конусообразных деталей. Они служат для соединения между собой двух трубных участков разного диаметра. По форме фитинги подразделяют на концентрические и эксцентрические. У первых противоположные отверстия расположены на одной оси, у вторых центральные оси отверстий смещены относительно друг друга. Номинальный диаметр выпускаемых изделий находится в интервале от 20 до 1000 мм. Данные детали обычно используют при выполнении трубопроводной обвязки насосно-компрессорного оборудования, клапанных сборок, систем пожаротушения.

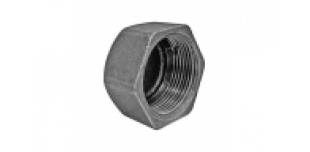

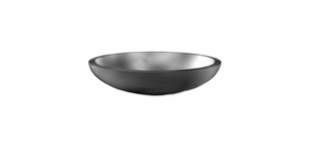

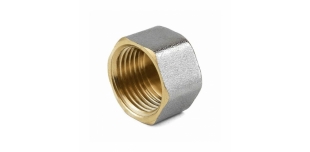

Заглушки отличаются большим многообразием форм. По конструктивному исполнению эти детали бывают фланцевыми, поворотными, эллиптическими, резьбовыми, с рукояткой. Они предназначены для постоянного или временного блокирования участков трубопроводов от попадания в них перекачиваемого продукта. Обычно фланцевые заглушки устанавливают на свободных концах дренажных или воздушных штуцеров статического либо динамического оборудования. Поворотные устройства и модели с рукояткой монтируют между приварными фланцами трубопроводов и корпусными фланцами запорной арматуры. Эллиптические заглушки являются приварными, их фиксируют на концевых участках труб, а также используют в качестве днищ сосудов. Резьбовые фитинги применяют для отглушения муфтовых клапанов, сгонов, штуцеров с резьбой.

Тройники характеризуются наличием корпуса Т-образной формы. Детали востребованы при соединении трех подводящих труб в общий узел. Существуют равнопроходные и переходные тройники. Первые модификации имеют три патрубка одинакового диаметра для приварки труб. Вторые разновидности оснащены двумя патрубками одинакового диаметра и одним меньшего диаметра. Присоединительные размеры стандартных тройников соответствуют аналогичным размерам стыкуемых труб. Эти изделия незаменимы при обустройстве байпасных линий в системах отопления, комплектации блочных тепловых пунктов, монтаже узлов ввода ингибиторов коррозии.

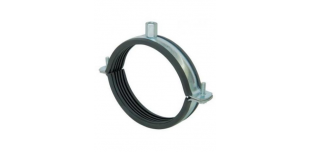

Хомуты и опоры относятся к основным конструктивным элементам для поддержки труб в нужном положении. Также эти приспособления обеспечивают защиту трубопроводов от возможных повреждений при вибрации, гидроударах, чрезмерном нагреве. Стандартные хомуты отличаются U-образной формой, а опоры – различными формами. Хомутовые устройства допустимо применять для крепления неизолированных труб диаметром 14–540 мм, неподвижные и подвижные опоры – для изолированных либо неизолированных трубопроводов диаметром 14–1420 мм.

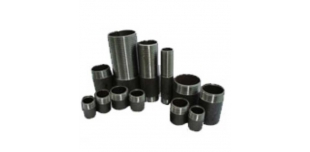

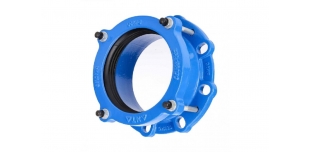

Сгоны, бочата, резьбы представляют собой трубные отрезки с наружной резьбой на противоположных концах, муфты имеют резьбу на внутренней поверхности. Длина резьбовых участков изменяется в зависимости от назначения детали. Фитинги предназначены для состыковки прямых частей трубопроводов между собой, а также для присоединения труб к сантехническим приборам. Изделия обычно используют при сборке трубопроводных контуров диаметром 15–80 мм. Перекачиваемые газообразные и жидкие неагрессивные среды могут иметь температуру до 175 С при избыточном давлении до 1,6 МПа.

Детали трубопроводов особенно необходимы при прокладке магистралей через водные преграды, автомобильные и железные дороги, в местностях с неровным рельефом и большими перепадами высот. Качественные изделия обеспечивают высокую надежность, безопасность и эффективность эксплуатации трубопроводного транспорта в течение многих лет.
