Трубы ВУС и ЦПП изоляции

Наземные, подземные, подводные, надземные трубопроводы эксплуатируются в сложных коррозионных условиях. Работоспособность сооружений во многом зависит от природно-климатических, гидрогеологических и грунтовых характеристик местности вдоль трассы. Наличие этих факторов обусловливает повышенные требования к уровню защищенности труб от коррозионных угроз. Эффективная изоляция поверхностей инженерно-технических сооружений от контакта с внешней агрессивной средой возможна благодаря использованию пенополиуретановых (ППУ), весьма усиленных (ВУС), цементно-песчаных (ЦПП) покрытий. Они обеспечивают безаварийную работу трубопроводов в течение полного периода эксплуатации и при этом не оказывают вредного влияния на окружающую среду.

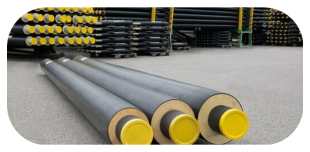

Пенополиуретановое покрытие
Трубы с наружным пенополиуретановым покрытием – это длинномерные изделия из стали или пластмассы с защитной полимерной оболочкой на основе полиуретана. Такой вид продукции используется в случаях, когда необходимо сократить потери тепловой энергии внутри труб и обеспечить надежную гидроизоляцию трубопровода.

Исходным материалом для изготовления покрытий служит жесткий заливочный пенополиуретан. Основными его компонентами являются бесфреоновые и фреоновые ППУ системы. Теплогидроизоляционные слои наносят на трубы из оцинкованной стали, полиэтилена низкого давления или стали с антикоррозионным слоем на базе экструдированного полиэтилена. Для защиты от механических воздействий и ультрафиолетовой радиации объемные пенополиуретановые конструкции снаружи защищают тонкостенными оболочками из оцинкованной стали, листового металлопроката с полимерным покрытием, полиэтилена.

Стальные трубы с ППУ защитой изготавливают наружным диаметром 32–1420 мм при толщине изоляции 39–92 мм. Они предназначены для транспортировки теплоносителей с рабочей температурой не более 150 С. Трубную продукцию из полиэтилена с ППУ изоляцией производят наружным диаметром 25–1200 мм. Изделия используют для перекачивания рабочих сред с температурой не более 40 С и внутреннем давлении 1,6 МПа.

При необходимости указанные изделия поставляются с одним или двумя сигнальными кабелями оперативного дистанционного контроля, несколькими противопожарными вставками или путевыми подогревателями транспортируемых сред. Трубную продукцию применяют при прокладке магистральных и распределительных нефтепроводов, реконструкции теплотрасс, замене дефектных участков паропроводов, монтаже контуров водоснабжения.

Весьма усиленный тип покрытия
Металлические трубы с покрытиями весьма усиленного типа относятся к полому длинномерному прокату круглого сечения с многослойной антикоррозионной композицией на наружной поверхности. Основное назначение данных изделий заключается в обеспечении безаварийной работы трубопроводов ответственного назначения в течение всего периода эксплуатации.

Конструкция ВУС покрытия состоит их двух или трех слоев. Среди них выделяют слои грунтовки, адгезивной композиции, полимерной пленки. Распространенными материалами для создания комплексной защиты выступают полимеры на основе эпоксидной смолы или экструдированного полиэтилена, а также битумы и асфальтосмолистые соединения. Преимуществами этого вида изоляции являются повышенная коррозионная стойкость, малая водопроницаемость и водопоглощение, хорошие диэлектрические свойства.

Антикоррозионная изоляция весьма усиленного типа наносится на трубы из углеродистых или низколегированных сталей. Чаще всего она применяется для трубопроводов диаметром 57–1620 мм при общей толщине покрытий 1,8–9 мм. Температура эксплуатации изделий варьируется от минус 20 С до 60 С. Изолирующие соединения типа ВУС эффективно используются для защиты подземных газопроводов, водопроводов, канализационных сетей, линий пожаротушения. Средний срок службы трубной продукции достигает не менее 15 лет.

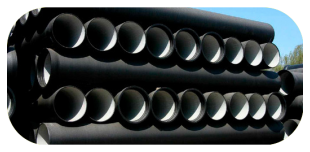

Цементно-песчаное покрытие

Трубная продукция с цементно-песчаным покрытием успешно применяется в нашей стране уже более полувека. Она характеризуется однородной сплошной облицовкой бело-серого цвета на внутренней поверхности. Основной функцией ЦПП является защита напорных труб от коррозионно-механического разрушения.

Внутренние покрытия получают из смесей на основе портландцемента марок 400 либо 500, мелкодисперсного кварцевого песка и воды. Наружная поверхность труб обычно защищена двухслойным гидроизоляционным кожухом на базе полиэфирной смолы толщиной 0,5–0,6 мм. Цементно-песчаные облицовки характеризуются стабильностью, долговечностью, ремонтопригодностью. Их возможно наносить при различной глубине заложения труб в грунте вне зависимости от его типа. Такие защитные слои целесообразны при абразивном износе или коррозионном обрастании металла.

Цементно-песчаные покрытия имеют в среднем толщину 3–16 мм, их применяют для металлических трубопроводов номинальным диаметром 159–2520 мм. Изделия допустимо эксплуатировать при температуре атмосферного воздуха от минус 50 С до 50 С. Трубы с ЦПП используют при строительстве или модернизации подземных трубопроводов хозяйственно-бытового и технического водоснабжения, напорной канализации.
